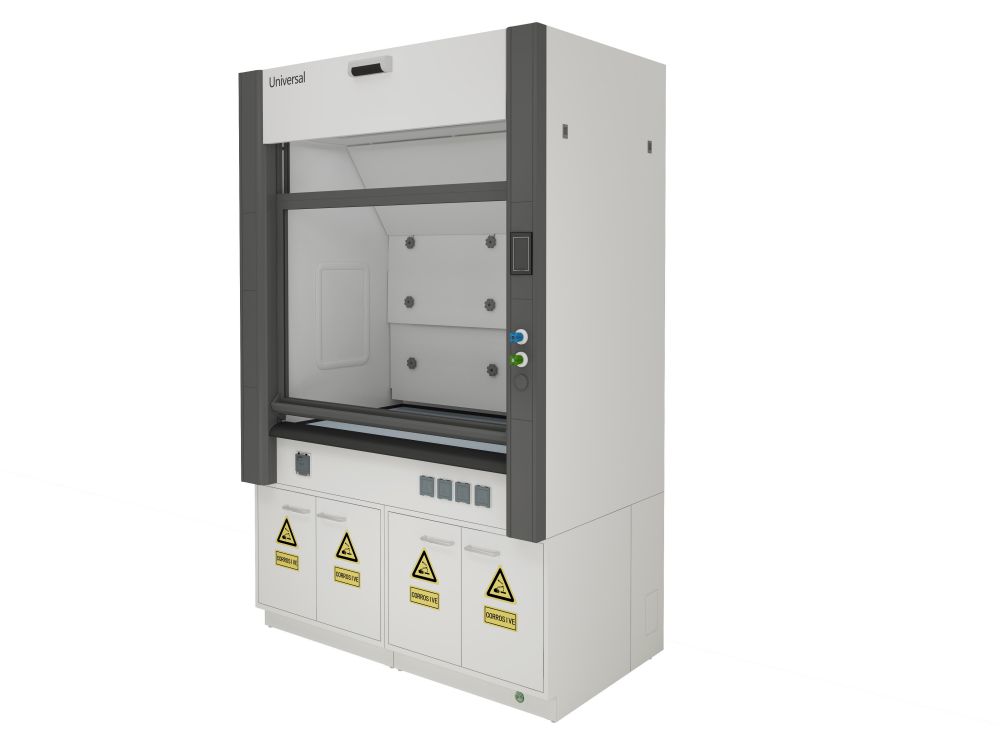

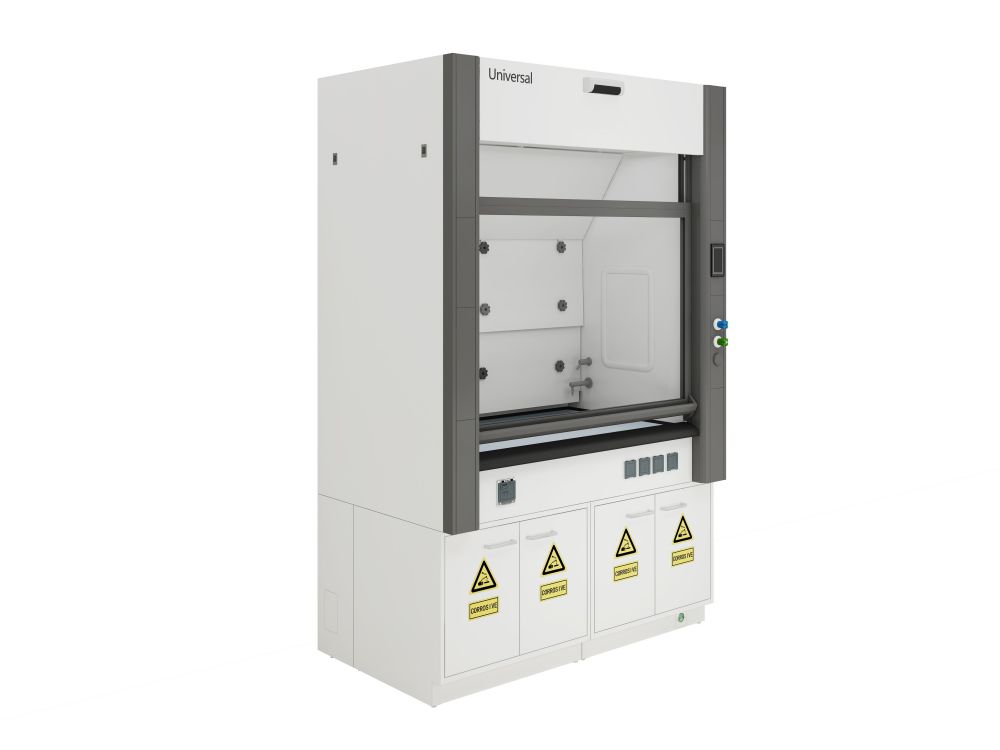

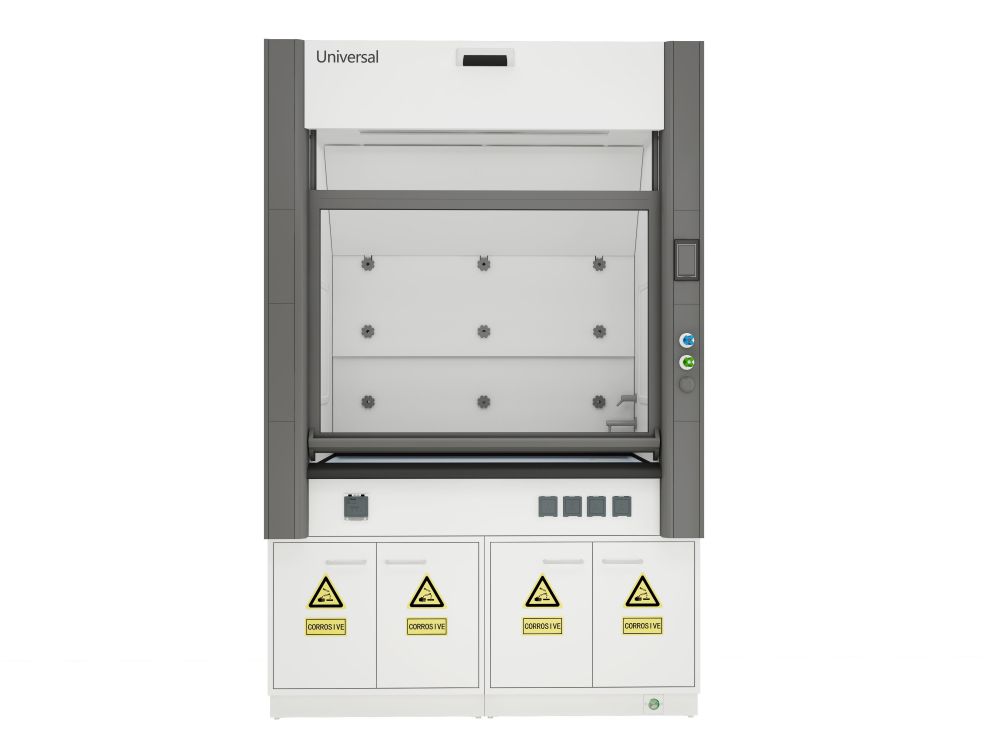

通风柜结构及尺寸

1.1 规格:外形尺寸(长x宽x高，mm)1500x900x2350;

1.2 主体结构:通风柜设计面风速0.3-0.7m/s，具有良好的抗干扰能力和稀释能力，性能稳定，可满足大多数化学实验室的使用。主体采用不低于1.2mm的冷轧钢板制作，表面SEFA级环氧树脂喷涂，耐腐蚀性能优越。上柜两侧功能柱、调节门把手使用工业级别铝合金型材，弧形设计，拥有优秀的流体性能，功能柱由多个模块组成，可根据需求灵活调整功能;下导流翼使用PFA喷涂，超强耐腐蚀,调节门双段设计，把手与门同宽，内外门可独立升降，操作更加灵活方便。

通风柜性能标准及检测报告

2.1 满足美标ANSI/ASHRAE 110-2016标准

2.2 满足欧标BS EN 14175-3:2019 标准;

2.3 满足国标GB24820-2009标准

通风柜性能描述

(满足ANSI/ASHRAE 110-2016标准)

3.1 平均面风速:通风柜的平均面风速为0.3m/s;

3.2 可视化-小烟雾:无可见外溢或逃逸;

3.3 可视化-大烟雾:无可见外溢或逃逸,

3.4 示踪气体浓度:泄露浓度平均值0.000ppm;

3.5 视窗移动影响:泄露浓度平均值0.000ppm;

3.6 周边扫描:泄露浓度平均值0.000ppm;

3.7 平衡系统经过相关检测机构50，000次强制检测;

3.8 噪声:通风柜的噪声5dB(A):

3.9 阻力:通风柜阻力10pa;

3.10 型号:本项目通风柜为高性能通风柜，达到世界顶级性能水平，能有效地抑制污染物泄漏，有较强的抗干扰能力，稀释能力。

台面内衬导流板说明

4.1 通风柜工作台面：一体成型陶瓷台面，外边沿25mm。

4.2 通风柜的内衬材料为Poly resin材料或阻燃性能符合UL或NFPA的内衬材料。导流板与内衬为同一材料，引导通风柜气体排除柜外。内衬材料为白色，表面光滑。

材质说明

5.1 台面前挡板：采用特氟龙PFA耐腐蚀材料涂层，耐强酸强碱。

5.2 通风柜配有一次性成型实验室专用小水槽，耐酸碱、耐腐蚀。

5.3 移门：使用厚度≥6mm的双层夹膜安全玻璃，滑轨采用专用型材，移门最大开启高度不低于720mm，移门开启/关闭轻便灵活，阻力小于13N，并可在任意位置停止留。

5.4 传动索：移门传动索采用耐腐蚀材料，确保产品可以长期在实验室恶劣环境中稳定使用。

5.5 底柜柜体：柜体与实验台柜体制作要求相同。每个柜体均应为完整独立的落地型全钢制柜体设计，每台通风柜配置两只双开门款式底柜单元。并有排风设计；底柜后方具备容易拆装的活动背板，踼脚板凹入部分位于柜体下方正面。

5.6 照明：两个节能LED灯管，无频闪、快速启动类型。照明装置上面有安全玻璃面板并且和柜体密封；操作台面的平均照度1238lux

5.7 电气设施安装在通风柜的功能面板上。同时安装有漏电保护装置。采用施耐德品牌：4组三线接地防水插座，220V，10A。
